物理学実験３：信号とノイズ

信号とノイズ

結果

１．Lock-Inアンプのフーリエ分解器としての理解

・実験結果　何回か実験を繰り返した結果、周波数をゼロから徐々に増やして行き最初のピークは１０３Ｈｚ近辺にあることが分かった。そこでその近傍に関してタイムコンスタントを変えながら測定を行った。　また、ロックインアンプには信号とリファレンスの周波数が同じときに、その位相差をゼロにする｢オートモード」があるが、今回はそれは使わずに測定した。

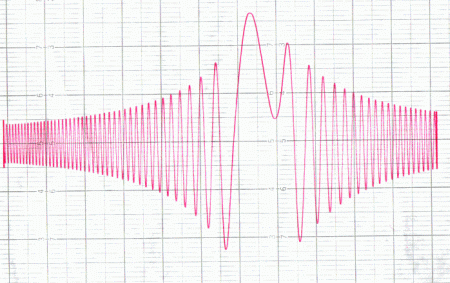

start：103.7Hz end　：109.2Hz time constant： 0.1 speed　：30cm/min

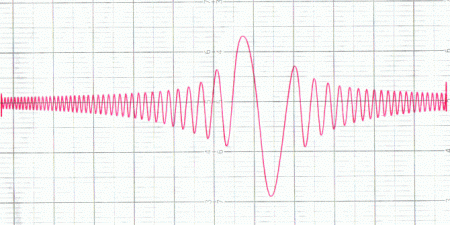

start　：103.7Hz end　　：109.3Hz time constant　：0.3 speed　：30cm/min

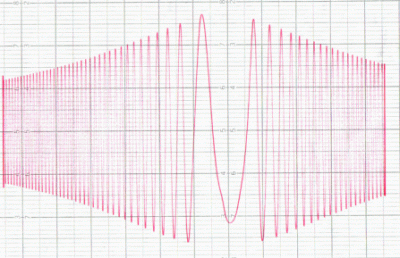

start　：103.7Hz end　　：109.2Hz time constant　：1.0 speed　　：30cm/min

　また、測定する周波数のレンジを長くしてフーリエ成分の大きさを比較する実験も行った。
　右から１００Ｈｚ近傍、３００Ｈｚ近傍、５００Ｈｚ近傍でのピークである。
